Текущие характеристики:80А/100А/120А
Диапазон напряжения:6В - 48В
Электрическая жизнь:15 000 раз
Рабочая температура:От -40° до 85° Цельсия
Материал:Высококачественная медь и высокопрочный изолятор.
Способ установки:Монтаж на рейке или винтовое крепление

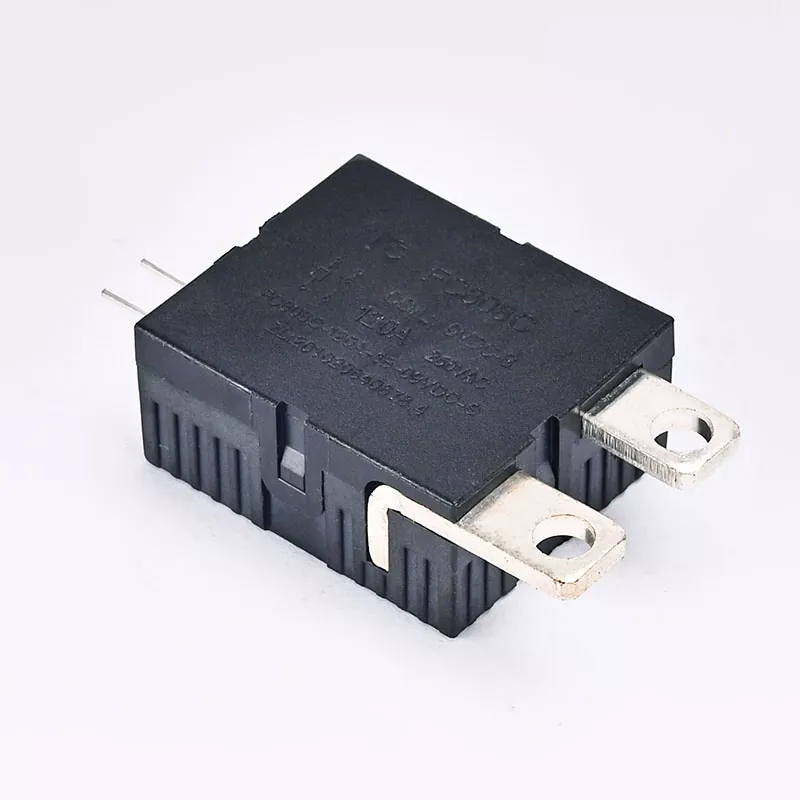

Наше реле с блокировкой разработано с учетом требований скорости реакции переключения тока в режиме быстрой зарядки. В сочетании с эффективной схемотехникой и высококачественными материалами скорость открытия и закрытия быстрая и стабильная. Это реле с блокировкой управления зарядным устройством на 80 А, 100 А, 120 А не только гарантирует долговечность при высокочастотном использовании, но также сводит к минимуму потери мощности при передаче тока. В то же время обновление функций также выполняется для среды зарядной установки, чтобы обеспечить эффективное и стабильное переключение тока в различных условиях работы в соответствии с растущими требованиями рынка к инфраструктуре зарядки электромобилей.
| НАПРЯЖЕНИЕ (В постоянного тока) |
СОПРОТИВЛЕНИЕ КАТУШКИ (Q)±10% |
Мощность катушки (Вт) | РАБОТАЮЩИЙ НАПРЯЖЕНИЕ (В постоянного тока) |
ВЫПУСК НАПРЯЖЕНИЕ (В постоянного тока) |
РАЗРЕШАЮЩЕЕ НАПРЯЖЕНИЕ (В постоянного тока) |
||
| Одинокий | ДВОЙНОЙ | Одинокий | ДВОЙНОЙ | ||||
| 9 | 81,0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (КОНТАКТОВАЯ ФОРМА) | 1Б | |
| (КОНТАКТНЫЙ МАТЕРИАЛ) | (СЕРЕБРЯНЫЙ СПЛАВ | |
| (ПАДЕНИЕ НАПРЯЖЕНИЯ НА КОНТАКТЕ 10А) | Макс.15мВ | |
| (РЕЙТИНГ КОНТАКТОВ) | 80А 250 В переменного тока | |
| (МАКС. ПЕРЕКЛЮЧАЮЩЕЕ НАПРЯЖЕНИЕ) | 250 В переменного тока | |
| (МАКС. ТОК ПЕРЕКЛЮЧЕНИЯ) | 80А | |
| (МАКС. КОММУТАЦИОННАЯ МОЩНОСТЬ) | 20000ВА | |
| (СРОК СЛУЖБЫ) | (МЕХАНИЧЕСКИЙ) | 5×10⁵ОПС |
| (ЭЛЕКТРИЧЕСКИЙ) | 1×10⁴ОПС | |
| (ВРЕМЯ РАБОТЫ) | 20 мс Макс. |
| (ВРЕМЯ ВЫПУСКА) | 20 мс Макс. |
| (ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ) (50/60 Гц, 1 мин) | |
| (КОНТАКТ И КАТУШКА) | 6000 В переменного тока |
| (КОНТАКТЫ И КОНТАКТ) | 1500 В переменного тока |
| (ПОЛЕ&ПОЛЕ) | |
| (СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ, 500 В постоянного тока) | 1000MQ Мин. |
| (МАССА) | 38г |

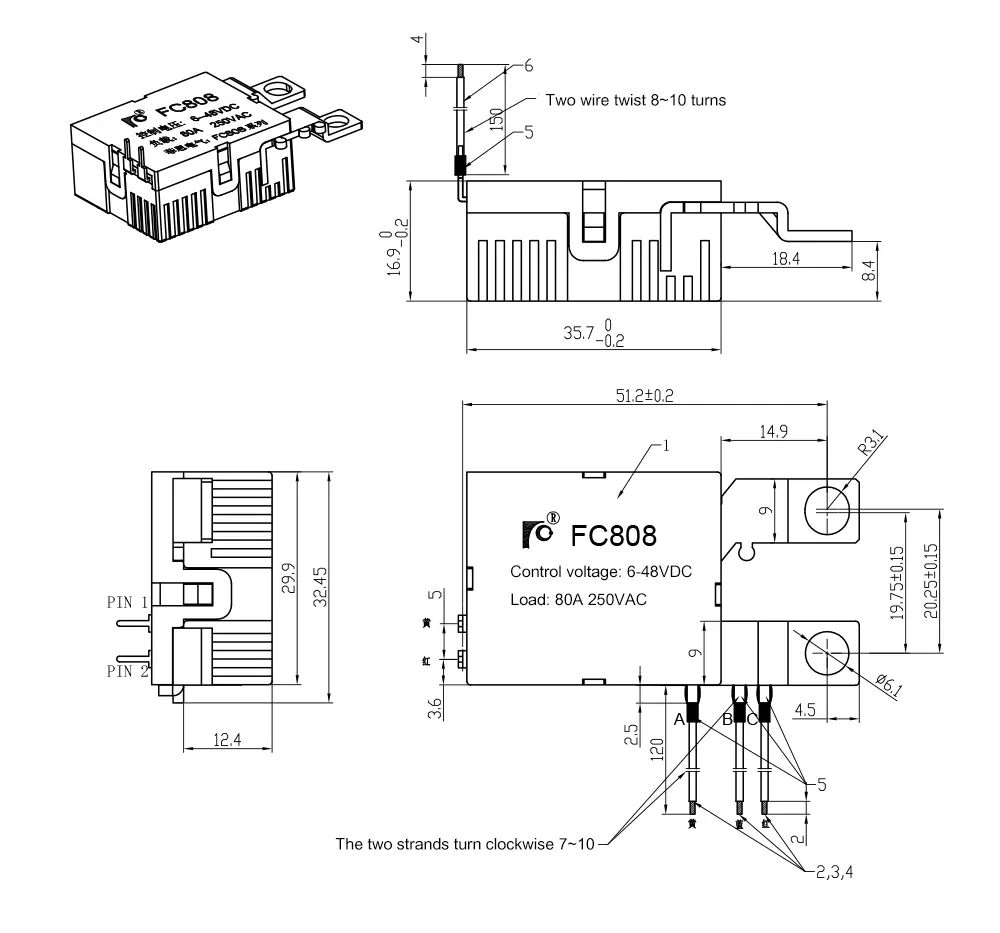

| (ГАБАРИТНЫЙ РАЗМЕР) | (на рисунке) |
| НАПРЯЖЕНИЕ (В постоянного тока) |
СОПРОТИВЛЕНИЕ КАТУШКИ (Q)±10% |
Мощность катушки (Вт) | РАБОТАЮЩИЙ НАПРЯЖЕНИЕ (В постоянного тока) |
ВЫПУСК НАПРЯЖЕНИЕ (В постоянного тока) |
РАЗРЕШАЮЩЕЕ НАПРЯЖЕНИЕ (В постоянного тока) |
||
| Одинокий | ДВОЙНОЙ | Одинокий | ДВОЙНОЙ | ||||
| 9 | 81,0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (КОНТАКТОВАЯ ФОРМА) | 1Б | |
| (КОНТАКТНЫЙ МАТЕРИАЛ) | (СЕРЕБРЯНЫЙ СПЛАВ) | |
| (ПАДЕНИЕ НАПРЯЖЕНИЯ НА КОНТАКТЕ 10А) | Макс.15мВ | |
| (РЕЙТИНГ КОНТАКТОВ) | 100А 250 В переменного тока | |
| (МАКС. ПЕРЕКЛЮЧАЮЩЕЕ НАПРЯЖЕНИЕ) | 250 В переменного тока | |
| (МАКС. ТОК ПЕРЕКЛЮЧЕНИЯ) | 100А | |
| (МАКС. КОММУТАЦИОННАЯ МОЩНОСТЬ) | 25000ВА | |
| (СРОК СЛУЖБЫ) | (МЕХАНИЧЕСКИЙ) | 5×10⁵ОПС |
| (ЭЛЕКТРИЧЕСКИЙ) | 1×10⁴ОПС | |
| (ВРЕМЯ РАБОТЫ) | 20 мс Макс. |
| (ВРЕМЯ ВЫПУСКА) | 20 мс Макс. |
| (ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ) (50/60 Гц, 1 мин) | |
| (КОНТАКТ И КАТУШКА) | 6000 В переменного тока |
| (КОНТАКТЫ И КОНТАКТ) | 1500 В переменного тока |
| (ПОЛЕ&ПОЛЕ) | |
| (СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ, 500 В постоянного тока) | 1000MQ Мин. |
| (МАССА) | 40 г |
| (ГАБАРИТНЫЙ РАЗМЕР) | (на рисунке) |
| НАПРЯЖЕНИЕ (В постоянного тока) |
СОПРОТИВЛЕНИЕ КАТУШКИ (Q)±10% |
Мощность катушки (Вт) | РАБОТАЮЩИЙ НАПРЯЖЕНИЕ (В постоянного тока) |
ВЫПУСК НАПРЯЖЕНИЕ (В постоянного тока) |
РАЗРЕШАЮЩЕЕ НАПРЯЖЕНИЕ (В постоянного тока) |
||
| Одинокий | ДВОЙНОЙ | Одинокий | ДВОЙНОЙ | ||||
| 9 | 81,0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (КОНТАКТОВАЯ ФОРМА) | 1Б | |
| (КОНТАКТНЫЙ МАТЕРИАЛ) | (СЕРЕБРЯНЫЙ СПЛАВ | |
| (ПАДЕНИЕ НАПРЯЖЕНИЯ НА КОНТАКТЕ 10А) | Макс.10 мВ | |
| (РЕЙТИНГ КОНТАКТОВ) | 120А 250 В переменного тока | |
| (МАКС. ПЕРЕКЛЮЧАЮЩЕЕ НАПРЯЖЕНИЕ) | 250 В переменного тока | |
| (МАКС. ТОК ПЕРЕКЛЮЧЕНИЯ) | 120А | |
| (МАКС. КОММУТАЦИОННАЯ МОЩНОСТЬ) | 30000ВА | |
| (СРОК СЛУЖБЫ) | (МЕХАНИЧЕСКИЙ) | 5×10⁵ОПС |
| (ЭЛЕКТРИЧЕСКИЙ) | 1×10⁴ОПС | |
| (ВРЕМЯ РАБОТЫ) | 30 мс макс. |
| (ВРЕМЯ ВЫПУСКА) | 30 мс макс. |
| ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ(50/60Гц,1мин) | |
| КОНТАКТ И КАТУШКА | 6000 В переменного тока |
| КОНТАКТ&КОНТАКТ | 1500 В переменного тока |
| (ПОЛЕ&ПОЛЕ) | |
| (ИЗОЛЯЦИЯ СОПРОТИВЛЕНИЕ, 500 В постоянного тока) |
1000 МОм Мин. |
| (МАССА) | 50 г |

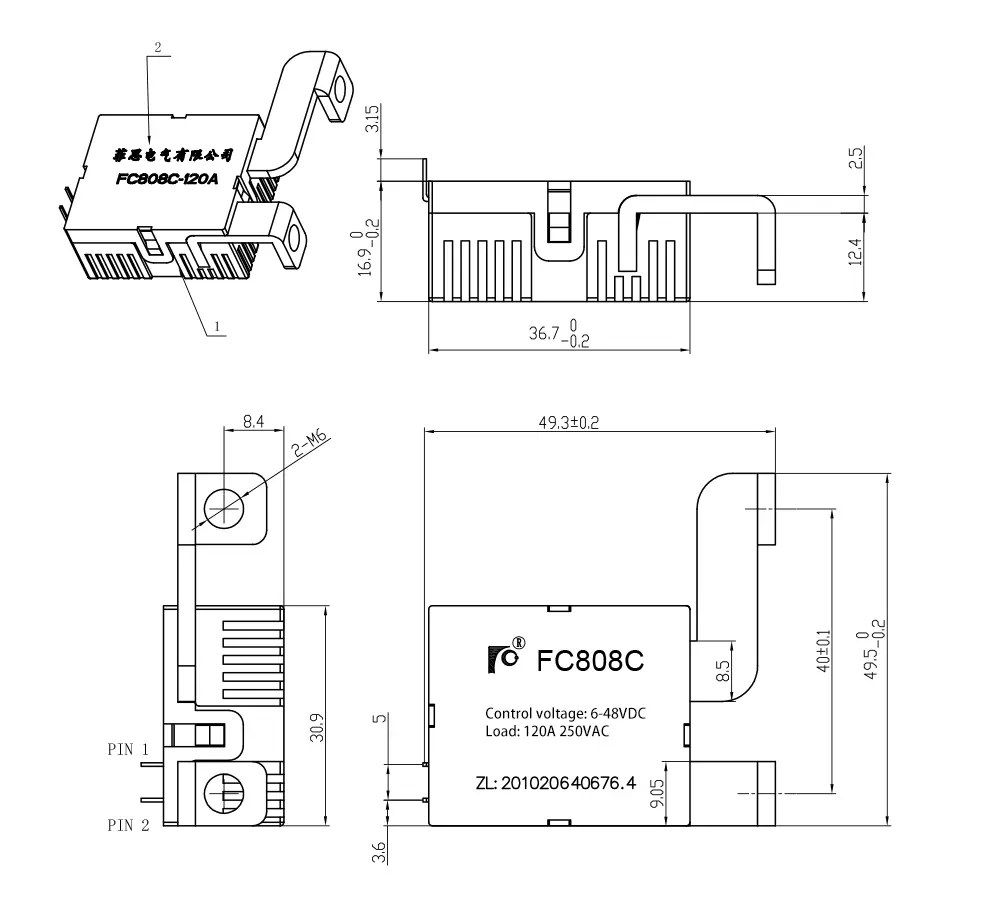

| (ГАБАРИТНЫЙ РАЗМЕР) | (на рисунке) |
