Тип:Однофазное реле с блокировкой
Номинальный ток:80А
Напряжение привода:6 В постоянного тока-48 В постоянного тока
Диапазон рабочих температур:от -20°С до 70°С
Способ подключения:винтовое соединение/терминальное соединение
Размеры:Стандартная модель: 35,7 x 32,45 x 16,9 мм.
Масса:около 0,04 кг

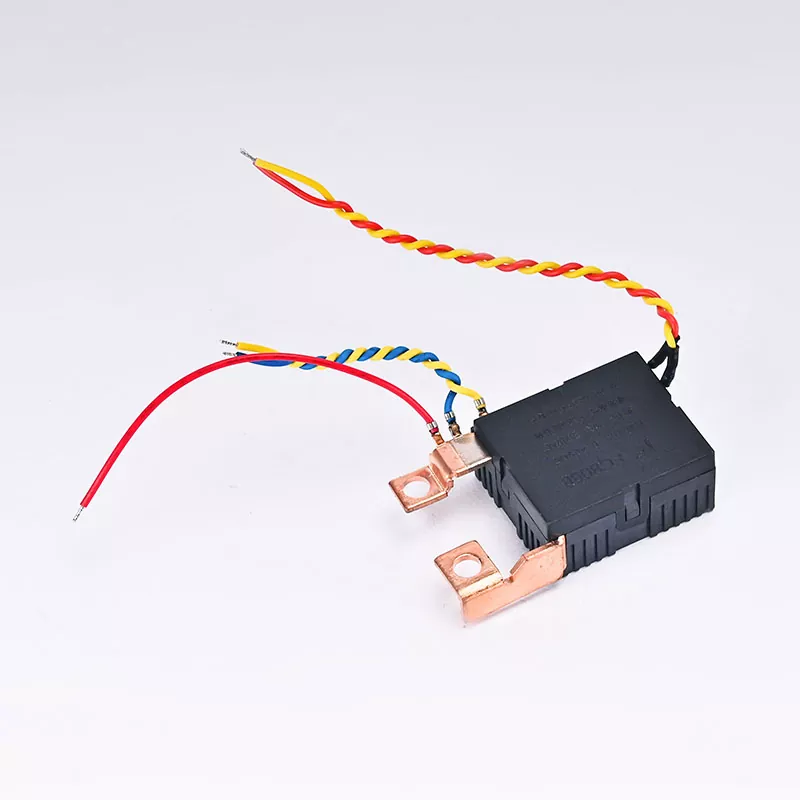

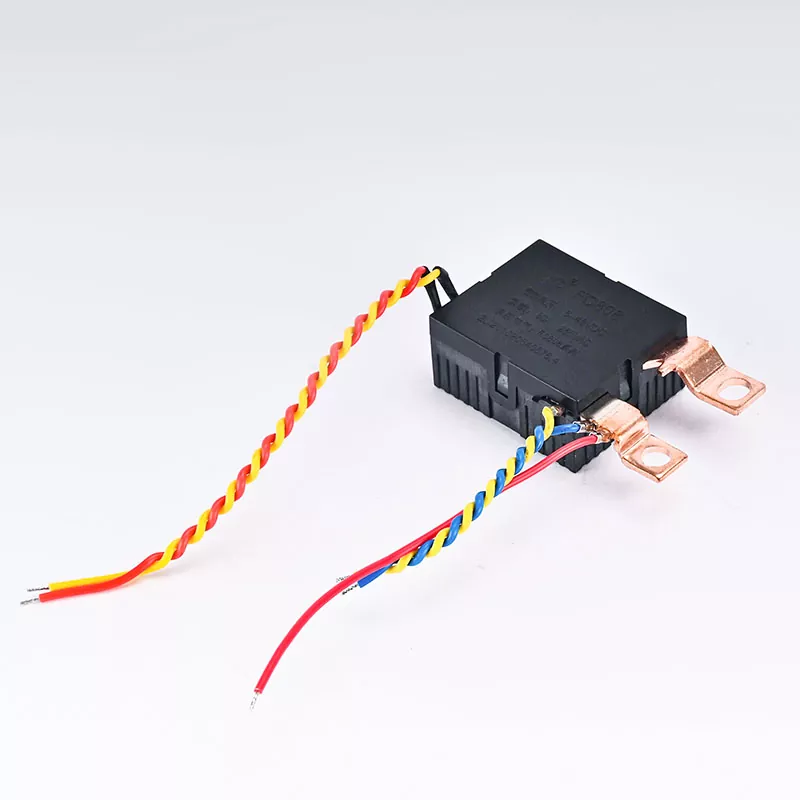

Уникальная конструкция однофазного реле с блокировкой на 80 А с магнитной фиксацией обеспечивает стабильное и надежное управление переключением при одновременном снижении энергопотребления. Добро пожаловать на наш завод, чтобы купить последние распродажи, низкие цены и высокое качество фиксирующих реле.
| НАПРЯЖЕНИЕ (В постоянного тока) |
СОПРОТИВЛЕНИЕ КАТУШКИ (Q)±10% |
Мощность катушки (Вт) | РАБОТАЮЩИЙ НАПРЯЖЕНИЕ (В постоянного тока) |
ВЫПУСК НАПРЯЖЕНИЕ (В постоянного тока) |
РАЗРЕШАЮЩЕЕ НАПРЯЖЕНИЕ (В постоянного тока) |
||
| Одинокий | ДВОЙНОЙ | Одинокий | ДВОЙНОЙ | ||||
| 9 | 81,0 | 40,5/40,5 | 1.00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (КОНТАКТОВАЯ ФОРМА) | 1Б | |
| (КОНТАКТНЫЙ МАТЕРИАЛ) | (СЕРЕБРЯНЫЙ СПЛАВ) | |
| (ПАДЕНИЕ НАПРЯЖЕНИЯ НА КОНТАКТЕ 10А) | Макс.15мВ | |
| (РЕЙТИНГ КОНТАКТОВ) | 80А 250 В переменного тока | |
| (МАКС. ПЕРЕКЛЮЧАЮЩЕЕ НАПРЯЖЕНИЕ) | 250 В переменного тока | |
| (МАКС. ТОК ПЕРЕКЛЮЧЕНИЯ) | 80А | |
| (МАКС. КОММУТАЦИОННАЯ МОЩНОСТЬ) | 20000ВА | |
| (СРОК СЛУЖБЫ) | (МЕХАНИЧЕСКИЙ) | 5×10⁵ОПС |
| (ЭЛЕКТРИЧЕСКИЙ) | 1×10⁴ОПС | |
| (0ВРЕМЯ РАБОТЫ) | 20 мс Макс. |
| (ВРЕМЯ ВЫПУСКА) | 20 мс Макс. |
| (ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ)(50/60Гц,1мин) | |
| (КОНТАКТ И КАТУШКА) | 6000 В переменного тока |
| (КОНТАКТЫ И КОНТАКТ) | 1500 В переменного тока |
| (ПОЛЕ&ПОЛЕ) | |
| (СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ, 500 В постоянного тока) | 1000 МОм Мин. |
| (МАССА) | 38г |
| (0ОБЩИЕ РАЗМЕРЫ) | (на рисунке) |
