Реле с блокировкой, которые обеспечивают эффективное средство поддержания состояния переключения при низком энергопотреблении, являются важной частью электрических и электронных систем. Реле с фиксацией используют короткий импульс для переключения состояний и пребывания в конечном положении без постоянной энергии, в отличие от традиционных реле, которым для поддержания своего состояния необходим источник постоянного напряжения. В этой статье рассматриваются использование и преимущества реле с фиксацией, а также способы их установки и сброса.
После срабатывания реле с фиксацией, также называемое бистабильным реле, сохраняет свое положение даже при отключении питания. Установка и сброс — два его стабильных состояния. Управляющие импульсы заставляют реле переключаться между этими состояниями.
Реле с блокировкой работают посредством одного из двух основных механизмов:
1. Однообмоточное реле с блокировкой.
Реле с одной катушкой с фиксацией работает с одной катушкой, которая получает импульсы переменной полярности для изменения своего состояния.
- Установка реле (состояние ВКЛ): Положительный импульс напряжения подает питание на катушку, перемещая внутренние контакты в заданное положение.
- Сброс реле (состояние ВЫКЛ): Импульс отрицательного напряжения (или импульс обратной полярности) перемещает контакты обратно в положение сброса.
После переключения реле оно остается в этом состоянии до тех пор, пока его не изменит другой импульс.
2. Реле с двойной обмоткой и блокировкой.
Реле с двойной катушкой имеет две отдельные катушки — одну для настройки и одну для сброса.
- Установка реле (состояние ВКЛ.): Короткий импульс на катушку «установка» переводит внутренние контакты в положение ВКЛ.
- Сброс реле (состояние ВЫКЛ): Короткий импульс на катушку сброса переводит контакты обратно в положение ВЫКЛ.
Поскольку контакты удерживают свое положение магнитно или механически, для поддержания этого состояния не требуется постоянного питания.
- Энергоэффективность: Среле с фиксациейне требуют постоянной мощности для поддержания своего состояния, потребляют меньше энергии по сравнению с традиционными реле.
- Низкое тепловыделение: снижение энергопотребления означает минимальное выделение тепла, что повышает долговечность.
- Стабильная работа: реле с фиксацией остаются в последнем положении даже при сбоях питания.
- Идеально подходят для систем с батарейным питанием: их способность сохранять состояние без постоянного тока делает их идеальными для устройств с батарейным питанием.
В нескольких отраслях промышленности используются реле с блокировкой, в том числе:
Энергоэффективные приборы и интеллектуальные системы освещения являются примерами домашней автоматизации.
Промышленный контроль. Энергоэффективное переключение необходимо для автоматизированных систем и оборудования.
Приложения для сетевой ретрансляции и коммутации сигналов в телекоммуникациях.
Автомобильная электроника: электрические системы и управление электрическими стеклоподъемниками.
Реле с блокировкойявляются популярным вариантом в энергочувствительных приложениях, поскольку они предлагают эффективные средства поддержания состояний схемы без постоянного питания. Они необходимы, поскольку их можно устанавливать и сбрасывать с минимальными затратами энергии, будь то в сетях связи, бытовой технике или промышленной автоматизации. Знание того, как они работают, гарантирует их максимально эффективное использование в различных электрических и электронных приложениях.

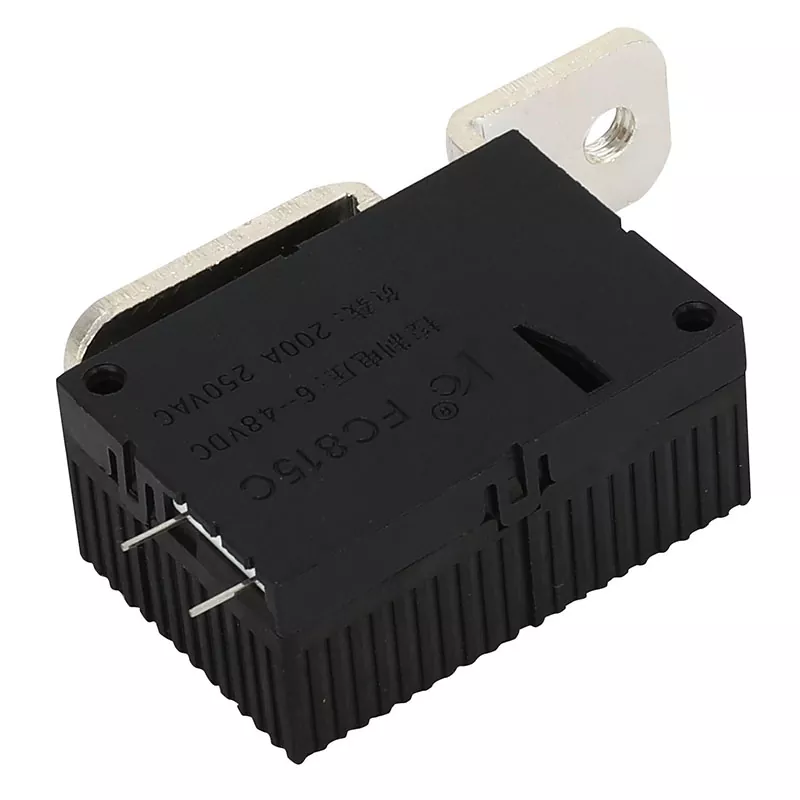

Face Electric Co., Ltd. всегда придерживалась политики качества «постоянных инноваций и прагматичного управления» и создавала продукцию отраслевых брендов с бизнес-философией выживания за счет обеспечения качества и развития за счет крупномасштабного производства. В настоящее время реле с блокировкой, независимо спроектированные и разработанные нашей компанией, могут предоставлять клиентам на выбор различные характеристики от 16 А до 200 А. Продукция компании соответствует требованиям директивы ЕС ROHS, а продукция компании получила национальные патенты на изобретения и патентные сертификаты на полезную модель. Посетите наш веб-сайт www.facerelay.com, чтобы узнать больше о нашей продукции. По вопросам вы можете связаться с нами по адресуlydia@face-relay.com.
