В энергосистемахтрансформаторы токаТрансформаторы напряжения обычно используются для обеспечения безопасного и точного измерения и контроля тока и напряжения. Хотя эти два устройства схожи по функциям, они имеют существенные различия в конструкции, принципах работы и сценариях применения.

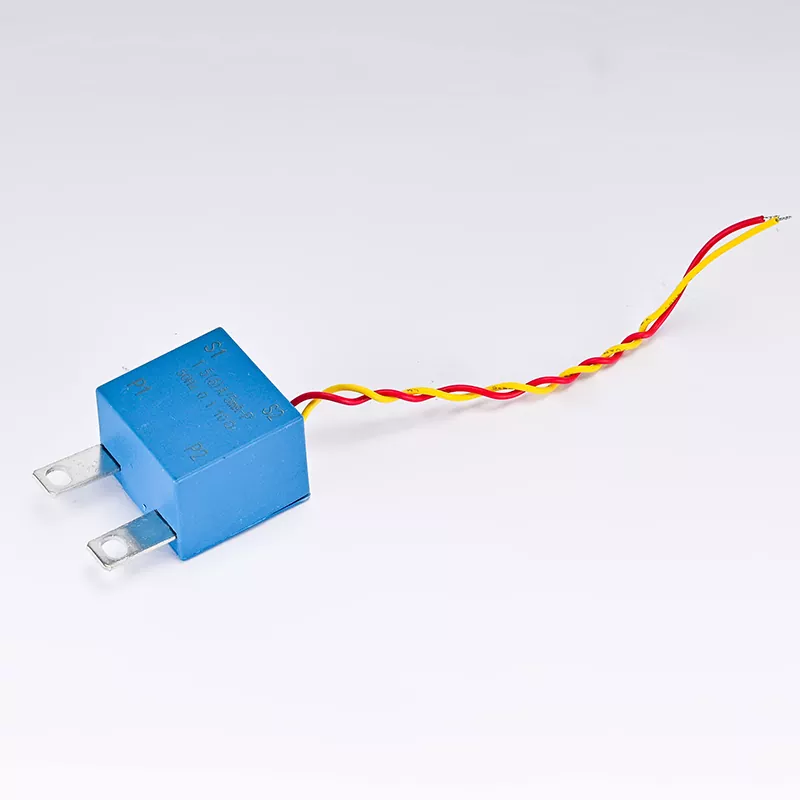

По сути, трансформатор тока (ТТ) — это устройство, которое преобразует большие токи в малые токи и работает по принципу электромагнитной индукции. В энергосистемах трансформаторы тока часто используются для измерения больших токов для защиты и управления цепями. Первичная обмотка трансформатора тока включается в цепь непосредственно последовательно, а вторичная обмотка подключается к измерительному прибору или устройству защиты. Когда ток проходит через первичную сторону, соответствующий ток генерируется на вторичной стороне в соответствии с принципом электромагнитной индукции. Трансформатор напряжения (ТН) – это устройство, преобразующее высокое напряжение в низкое, также основанное на принципе электромагнитной индукции. ТН используются для измерения высоких напряжений в энергосистемах для обеспечения безопасности и точности. Первичная обмотка ТН включается в цепь параллельно, а вторичная обмотка подключается к измерительному прибору или устройству защиты. При наличии напряжения на первичной стороне соответствующее напряжение генерируется на вторичной стороне по принципу электромагнитной индукции.
У них разные цели измерения.Трансформаторы токав основном используются для измерения тока для мониторинга и защиты энергосистем. Их можно использовать для измерения тока, учета энергии, защиты от короткого замыкания и защиты от перегрузки. Выходной ток трансформатора тока обычно стандартизируется на уровне 5 ампер или 1 ампер, чтобы быть совместимым со стандартными измерительными приборами и устройствами защиты.
Трансформаторы напряжения в основном используются для измерения напряжения для мониторинга и защиты энергосистем. Их можно использовать для измерения напряжения, учета энергии, контроля изоляции и защиты от перенапряжения. Выходное напряжение ТН обычно стандартизируется до 100 В или 100/√3 В, чтобы быть совместимым со стандартными измерительными приборами и устройствами защиты.
У них разные фокусы в дизайне. При проектировании трансформаторов тока необходимо учитывать безопасность тока. Поскольку трансформаторы тока включены в цепь напрямую последовательно, они должны выдерживать ток короткого замыкания в цепи. Первичная сторона трансформатора тока обычно имеет большую площадь поперечного сечения, чтобы уменьшить сопротивление и потери тепла, обеспечивая при этом безопасную работу в условиях короткого замыкания.
При проектировании трансформаторов напряжения необходимо учитывать безопасность напряжения. Поскольку ТН включены в цепь параллельно, они должны выдерживать перенапряжения в цепи. Обычно между первичной и вторичной сторонами ТН имеется изоляция высокой прочности, обеспечивающая безопасную работу в условиях высокого напряжения. В области применения трансформаторы тока широко используются в различных звеньях энергосистемы, включая электростанции, подстанции и распределительные сети. Их можно устанавливать на такое оборудование, как линии электропередачи, трансформаторы и двигатели, для контроля и защиты этого оборудования от перегрузок и коротких замыканий. Трансформаторы напряжения также широко применяются в различных звеньях энергосистемы, особенно в ситуациях, когда необходимо измерять и контролировать высокие напряжения. Их можно устанавливать на подстанциях и распределительных сетях для мониторинга и защиты энергосистем от перенапряжения и нарушений изоляции.
С точки зрения ошибки,трансформатор токаошибка в основном возникает из-за влияния магнитного насыщения и вторичной боковой нагрузки. Чтобы уменьшить ошибку, трансформатор тока обычно проектируется с более высокой магнитной проницаемостью и меньшим сопротивлением вторичной обмотки. Точность ТТ обычно составляет от 0,2% до 0,5%, что достаточно для большинства применений энергосистем. Погрешность трансформатора напряжения в основном возникает из-за влияния магнитного насыщения и вторичной нагрузки, а также потерь изоляции между первичной и вторичной сторонами. Чтобы уменьшить погрешность, ВТ обычно проектируют с высокой магнитной проницаемостью и низким вторичным сопротивлением, а также используют материалы с высокой прочностью изоляции. Точность ТН обычно составляет от 0,2% до 0,5%, что достаточно для большинства применений энергосистем.
Что касается требований к техническому осмотру, обслуживание трансформатора тока обычно включает проверку соединений первичной и вторичной сторон, а также проверку отсутствия магнитного насыщения или повреждения трансформатора тока. Калибровка ТТ обычно выполняется после установки и во время регулярного технического обслуживания для обеспечения точности измерений. Техническое обслуживание трансформатора напряжения обычно включает проверку соединений первичной и вторичной сторон, а также проверку отсутствия магнитного насыщения и повреждения ТН. Калибровка ТН обычно выполняется после установки и во время регулярного технического обслуживания для обеспечения точности измерений.
